Болт фундаментный тип 2.1: надёжный элемент для любого основания
При возведении зданий любой сложности фундамент остаётся центральной частью конструкции. Именно от его прочности зависит долговечность стен, устойчивость к нагрузкам и безопасность эксплуатации. Одним из самых востребованных крепёжных решений в современной строительной практике является фундаментный болт тип2.1. Этот элемент сочетает в себе высокие механические свойства, простоту монтажа и возможность адаптации к различным типам грунтов. В статье рассматриваются все ключевые аспекты применения болта типа2.1 – от геометрических параметров до рекомендаций по обслуживанию.
Структурные особенности и основные характеристики

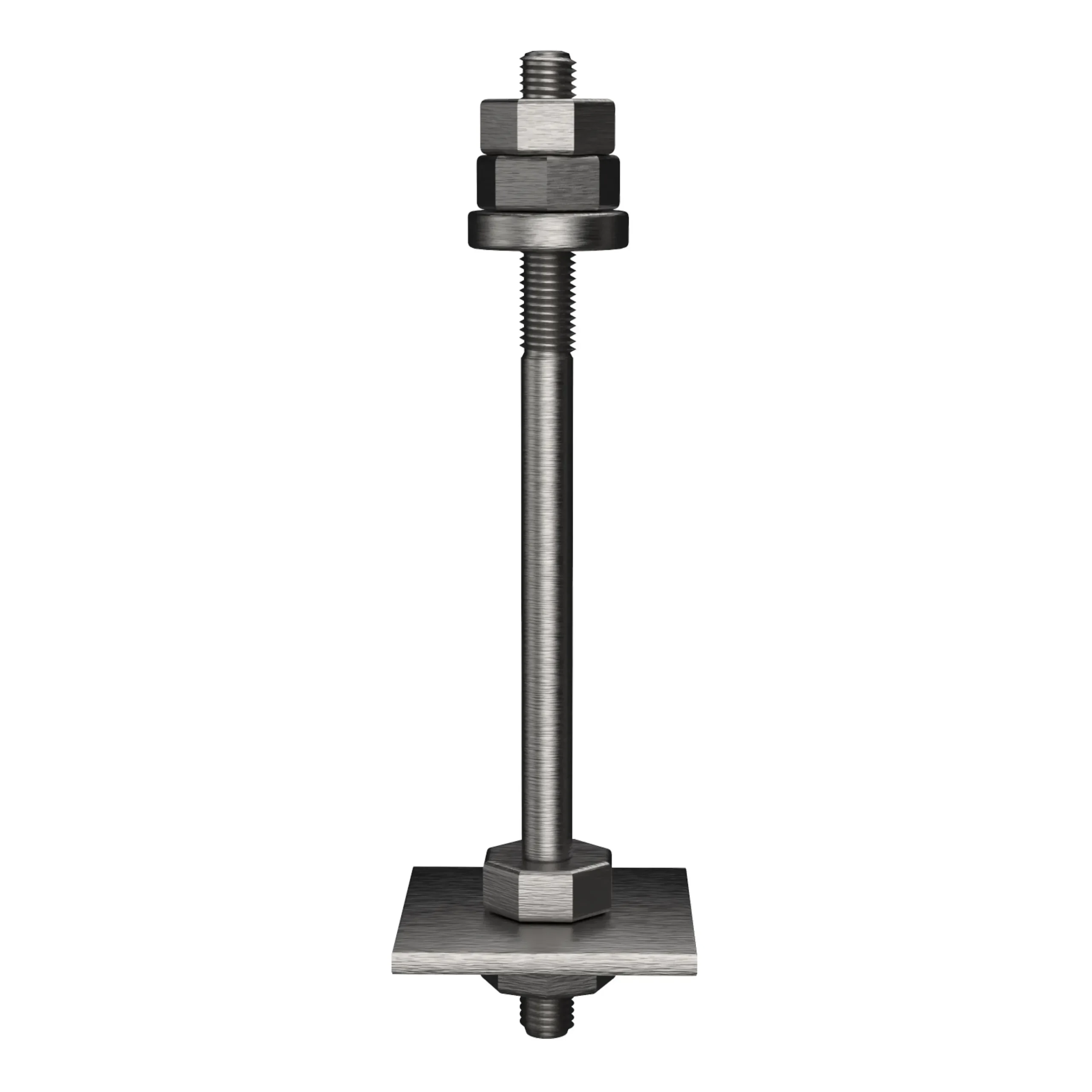

Болт фундаментный тип 2.1 представляет собой стержень с полной резьбой по всей длине, квадратной головкой и резьбовым стержнем, рассчитанным на работу в условиях повышенной нагрузки. Ключевыми параметрами являются диаметр стержня, шаг резьбы, длина резьбовой части и тип головки. Все размеры строго регламентированы национальными стандартами, что гарантирует взаимозаменяемость и совместимость с другими элементами крепёжной системы.
Материал, из которого изготавливается болт, обычно представляет собой сталь марки30ХГSAили40 ХГСс повышенным содержанием хрома и никеля. Такое сочетание обеспечивает отличную прочность на растяжение и изгиб, а также повышенную коррозионную стойкость в агрессивных средах. Для дополнительной защиты часто применяется оцинковка, гальваническое покрытие или термическое напыление.
Размерные параметры по ГОСТ
- Диаметр стержня– M12, M16, M20, M24.
- Шаг резьбы– 1,75 мм (для M12),2,0 мм (для M16), 2,5 мм (для M20),3,0 мм (для M24).
- Длина резьбовой части – от150 мм до 500мм, в зависимости от требуемой глубины закрепления.
- Размер квадратной головки– соответствует стандартуС– 30 × 30 мм (для M12),40 × 40 мм (для M16) и т.д.
Таблица типовых размеров
| Диаметр (М) | Шаг резьбы (мм) | Длина резьбы (мм) | Размер головки (мм) |
|---|---|---|---|
| 12 | 1,75 | 150‑300 | 30 × 30 |
| 16 | 2,0 | 200‑350 | 40 × 40 |
| 20 | 2,5 | 250‑400 | 50 × 50 |
| 24 | 3,0 | 300‑500 | 60 × 60 |
Расчёт нагрузок и предельные значения
Прочность фундаментного болта тип 2.1 определяется двумя основными показателями – пределом прочности на растяжение (σt) и пределом прочности на сдвиг (τ). Для стали30 ХГSA типичные значения составляют σt ≈ 620МПа и τ≈ 380 МПа. При проектировании следует учитывать коэффициент надёжности, обычно принимаемый равным1,5‑1,8, чтобы обеспечить запас прочности при изменении условий эксплуатации.
Расчёт нагрузки происходит в несколько этапов: определение требуемой силы закрепления, подбор диаметров болта, проверка соответствия предельно допустимых напряжений и, при необходимости, применение дополнительных факторов усиления (например, арматурных стержней или анкеров).
Таблица предельных нагрузок для различных диаметров
| Диаметр (М) | Допустимая нагрузка на растяжение, кН | Допустимая нагрузка на сдвиг, кН |
|---|---|---|
| 12 | 13,5 | 7,8 |
| 16 | 24,0 | 13,8 |
| 20 | 37,5 | 21,5 |
| 24 | 54,0 | 31,0 |
Практический пример расчёта
- Определяется требуемая сила закрепления –30 кН (для конкретного опорного столба).
- Выбирается диаметр болта, который обеспечивает запас по растяжению: M16 даёт 24 кН, что недостаточно, поэтому переходим к M20.
- Проверяется сдвиговая нагрузка: для M20 предельное значение≈ 21,5 кН, что превышает требуемую нагрузку.
- Устанавливается коэффициент надёжности1,6, получаем безопасную нагрузку37,5 кН ÷ 1,6 ≈ 23,4 кН – достаточно для проекта.
Технология монтажа болта фундаментного тип 2.1
Установка болта начинается с подготовки отверстия в фундаменте. Для этого применяется бурильный инструмент с диаметром, превышающим диаметр стержня на2‑3 мм, чтобы обеспечить необходимый зазор для заливки бетонной смеси. После выравнивания отверстия в нём размещается анкерный материал (обычно эпоксидная смола или полиуретан), после чего в центр вводится болт.
Ключевой момент – контроль крутящего момента при затягивании головки. Для типа2.1 рекомендуется использовать момент120‑150 Н·м (в зависимости от диаметра), что гарантирует надёжную фиксацию без риска переотвинчивания. После затягивания следует произвести проверку вертикальности стержня при помощи уровня.
Необходимый инструментарий
- Бурильный станок с комплектом сверл соответствующего диаметра.
- Шарнирный ключ или гидравлический крутильный моментатор.
- Уровень строительный и отвёртка с измерителем крутящего момента.
- Анкерный материал (этапный или одноэтапный) и смеситель.
Этапы установки
- Разметка позиции болта с учётом проектных требований.
- Бурение отверстия до требуемой глубины.
- Очистка стенок от пыли и загрязнений.
- Заполнение отверстия анкерным материалом.
- Ввод болта и предварительное закрепление.
- Точное затягивание головки до установленного момента.
- Проверка вертикальности и фиксация в сметах.
Выбор болта тип2.1 и экономические аспекты
При подборе болта необходимо учитывать не только механические свойства, но и условия эксплуатации. В агрессивных средах (каменные, морские, с высоким уровнем влажности) предпочтительно использовать сталь с повышенной коррозионной стойкостью и дополнительные покрытие, такие как цинкование или полимерные слои. В более щадящих условиях допускаются обычные стальные болты без дополнительных обработок, что сокращает затраты.
Стоимость болта тип 2.1 напрямую зависит от диаметра, длины резьбы и выбранного покрытия. Ниже представлена ориентировочная цена за метр продукции в разрезе типовых размеров.
Таблица стоимости
| Диаметр (М) | Цена за метр, ₽ (без покрытия) | Цена за метр, ₽ (оцинкованный) | Цена за метр, ₽ (полимерное покрытие) |
|---|---|---|---|
| 12 | 120 | 180 | 240 |
| 16 | 190 | 280 | 360 |
| 20 | 260 | 380 | 470 |
| 24 | 340 | 500 | 620 |
Критерии выбора
- Нагрузка, которую будет передавать болт (расчётные значения).
- Условия окружающей среды (влажность, химическое воздействие).
- Требуемый запас прочности и коэффициент надёжности.
- Бюджет проекта и доступность материалов.
Сравнительный обзор альтернативных типов крепёжных элементов
Помимо болта тип 2.1 на рынке присутствуют другие решения, такие как анкеры типа 1.2, болты с полной резьбой типа 3.0 и сварные стяжки. Каждый из вариантов имеет свои плюсы и ограничения, которые следует учитывать при проектировании.
Таблица сравнения
| Тип | Максимальная нагрузка, кН | Коррозионная стойкость | Сложность монтажа | Стоимость, условные единицы |
|---|---|---|---|---|
| 2.1 (болт) | 54 (M24) | Средняя – при покрытии повышается | Умеренная | 3 |
| 1.2 (анкер) | 38 (M24) | Высокая – часто оцинкованный | Низкая | 2 |
| 3.0 (болт с двойной резьбой) | 70 (M24) | Средняя – требует дополнительной защиты | Сложная | 4 |
| Сварные стяжки | 90 (M24) | Зависит от сварочного материала | Сложная | 5 |
Обслуживание и контроль состояния в эксплуатации
После установки болтов тип 2.1 необходимо регулярно проверять их состояние, особенно в условиях повышенной влажности или при воздействии химических веществ. Основные признаки износа включают появление коррозионных пятен, ослабление головки, трещины в стержне и изменение геометрии резьбы.
Рекомендуется проводить визуальный осмотр минимум раз в полгода, а при обнаружении отклонений – выполнять более детальную диагностику с помощью измерительных инструментов (динамометр, ультразвуковой дефектоскоп).
План профилактического обслуживания
- Ежеквартальная проверка затяжки головки с использованием крутильного измерителя.
- Очистка от загрязнений и осадков, особенно в зоне стыка с бетоном.
- Обновление антикоррозионного покрытия в случае обнаружения повреждений.
- Документирование всех проведённых работ в журнале технического обслуживания.
